Kom igång med Saphyrad

Skruva upp batteriluckan på baksidan av instrumentet med verktyget som sitter på handledsremmen och sätt i nya batterier, fyra stycken AA litiumbatterier rekommenderas.

Håll knappen ”På/Av” intryckt i minst 2 sekunder till dess att displayen tänds för att starta instrumentet. Instrumentet kommer nu att göra en självtest och visar i displayen när den är klar att använda. Instrumentet börjar direkt visa doshastigheten (Dose Rate) på den plats det befinner sig på. Om det skulle vara något fel på instrumentet kommer displayen istället visa ett felmeddelande, kontakta i så fall Civilt försvar via RN-beredskap@mcf.se.

Grafiskt på displayen syns hur stor doshastigheten är jämfört med larmnivåerna:

• Där gult börjar – 1 mikrosievert/timme (1 µSv/h)
• Där rött börjar – 100 mikrosievert /timme (100 µSv /h)

När instrumentet riktas mot en strålkälla kommer det att höras ett knattrande ljud ur högtalaren.

Om inställda larmnivåer överskrids kommer:

• en larmsignal att ljuda,
• en röd lampa under displayen börja blinka.

Doshastigheten visas kontinuerligt i displayen.

För att höja och sänka volymen, detta sker stegvis, tryck på knappen med en ”högtalare”.

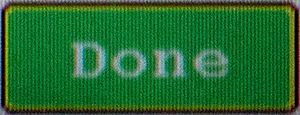

Det blinkar ”Save” när instrumentet automatiskt sparar mätningar. Det går även att spara mätvärden genom att trycka, ett långt tryck, på knappen med bocken. Då kommer meddelandet ”Done” att visas.

För att stänga av instrumentet tryck på ”På/Av” knappen i minst 2 sekunder. Då lagras alla mätdata på minneskortet som inte har sparats innan. Bekräfta ditt val med ”bocken”.

Plocka ur batterierna efter genomförda mätningar.

Framsidan av instrumentet



Knapparnas funktioner

Symbol	Funktion 1	Funktion 2
	Mode: Navigerar mellan vyerna	Upp
	Menu: Öppnar menyerna	Ned
	Larm: Visar senaste passerade larmgräns	Tillbaka - Ångra
	Bocken: Spara	OK – bekräfta
	På/Av: Långt tryck stänger av instrumentet	Bakgrundsljus display Kort tryck ökar ljusstyrkan, går tillbaka automatiskt
	Högtalare: Tryck för att stega ljudet från avstängt till högsta	-

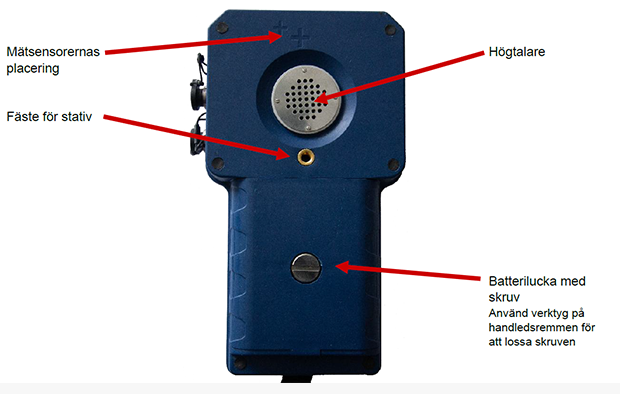

Baksidan av instrumentet



Mjukvara

Instrumentet har inbyggd GPS-mottagare och är EMP-skyddat, det vill säga mätinstrumentet är skyddat mot en elektromagnetisk puls.
Automatisk lagring av mätvärden sker på ett löstagbart SD-minneskort (2 GB). Med mätvärdet lagras bland annat geografisk position (under förutsättning att instrumentet kan ta emot signaler från GPS-satelliterna), mätvärden från en eventuellt inkopplad prob, stråldos och tid. Mätinstrumentet kan kopplas till en dator (kräven anpassad datakabel) och kan då visa mätvärden från instrumentet och exempelvis en högdoshastighetsprob (tillbehör) i realtid.

Vid första användning av instrumentet ska kontroll ske att inställningen av ”Record Period” och ”Scaler” är satta till 300 sekunder. Instrumentet sparar då mätvärden var 5:e minut. Vid andra värden så finns det risk att man upplever att instrumentet varierar vid mätningen. Se nedan under Meny/undermeny hur dessa värden justeras.

Display

Nedan går vi igenom vilka vyer som finns i displayen. Vyerna ändras genom att trycka pil upp. Överst i displayen finns det en statusrad.

Statusrad

Där visas:

• Varningstecken som blinkar vid larm/fel
• USR (user) användare eller ADM administratör
• GPS (röd när den inte har kontakt och grön när den har kontakt med GPS-satelliterna)
• Tid som justeras automatiskt när instrumentet har GPS signal
• Ansluten extern prob (ex. α/β-prob)
• Högtalarsymbol, ljudet justeras i steg
• Batterisymbol, vid låg batterinivå ändras färgen till röd

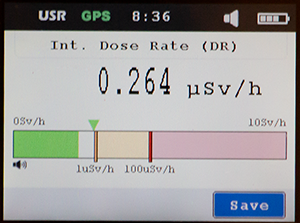

Doshastighetsvyn

När instrumentet startas visar displayen uppmätt doshastighet på platsen där det befinner sig. Displayen visar även grafiskt hur hög doshastigheten är i realtid. Det finns färgmarkering för de inställda larmnivåerna:

• Gult för 1 mikrosievert/timme (1 µSv/h)
• Rött för 100 mikrosievert/timme (100 µSv/h)

Den gröna triangeln visar högsta uppmätta värde sedan start.

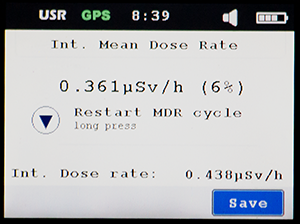

Medelvärdesmätning, nedfallsmätningsvyn (Mean Dose rate)

Direkt efter start tar det 300 sekunder (5 minuter) innan första medelvärdet visas, det anges även osäkerheten i mätvärdet är i procent (xx%)(Ju lägre värde på procenttalet desto säkrare mätvärde, rekommenderar ett värde under 10%.) Efter 5 minuter uppdateras detta medelvärde varje sekund

För att återstarta mätningen tryck (långt tryck) ”pil ned”, då nollställs 5 min värdet.

Aktuell doshastigheten (momentanvärdet) visas i nedre delen av displayen. Längst ner till höger finns en blå ruta ”Save”, håll inne knappen med ”bocken” så sparas mätningen på minneskortet och rutan ändrar till grönfärg och ”done”.

Vid 7-månaders mätning används denna vy. Vänta 10 min och läs sedan av instrumentet. (Se instruktion för punktmätning).

Dosvyn

Vyn visar den ackumulerade dosen instrumentet har utsatts för sedan det senast nollställdes och kan därför fungera som en dosimeter. Där anges också hur länge mätinstrumentet har samlat dos. De inställda larmgränserna syns grafiskt (5 mSv och 20 mSv). Nollställ dosen efter varje användning/arbetspass. (För att använda instrumentet som personlig dosimeter måste det var påslaget hela arbetspasset, det innebär att nollställning av dosen inte ska ske mellan de olika mätpunkterna.)

När dosen nollställs så sparas värdet automatiskt i sin helhet på minneskortet (spårbarhet). Längst ner till höger finns en blå ruta ”Save”, håll inne knappen med ”bocken” så sparas dosen på minneskortet och rutan ändrar till grön färg och ”done” .

Att nollställa dosen

Tryck ”menu”, scrolla ner till undermeny ”Dose reset” och tryck på knappen med ”bocken”. Bekräfta genom att trycka på knappen med ”bocken”. Du kan alltid backa tillbaka till föregående vy genom att trycka ”tillbaka” . För att komma tillbaka till huvudmenyn tryck på ”tillbaka” .

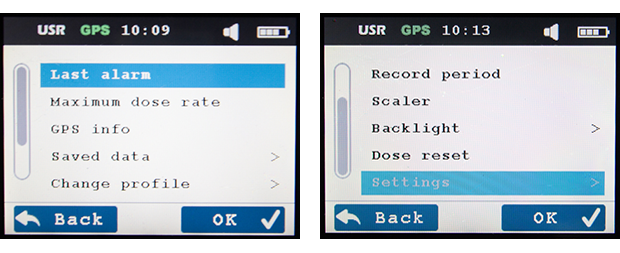

Meny

Tryck på knappen ”Menu” en gång då visa listan för undermenyer.

Tryck ”pil upp” eller ”pil ned” för att bläddra mellan undermenyerna. Välj undermeny genom att trycka på knappen med ”bocken”. Backa ut från undermenyn med knappen ”tillbaka” . Ett tryck till på knappen ”tillbaka” så återgår man till huvudmenyn.

Undermenyer

• Last alarm: Visar senaste överskridna larmnivå.
• Maximum dose rate (senaste högsta doshastigheten): Visar den senaste högsta doshastigheten som instrumentet registrerat sedan senaste nollställningen.

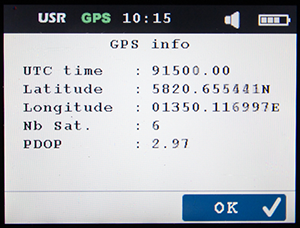

• GPS info: Visar information från GPS:en bland annat: UTC tid, Latitud, Longitud och PDOP.
  (P-DOP, positions-DOP: Ogynnsam placering av mottagaren. Låga PDOP-värden, i intervallet 4.0 eller mindre, indikerar bra satellitgeometri, medan en PDOP större än 7.0 indikerar att satellitgeometrin är svag.)

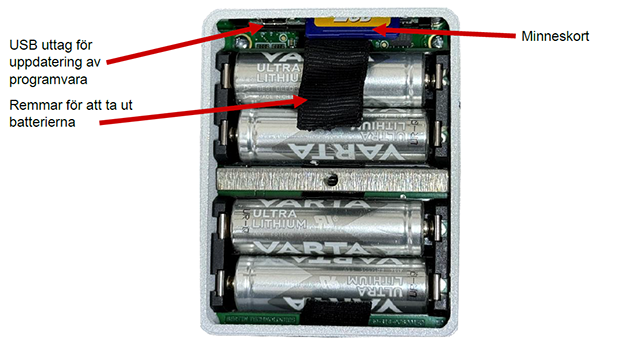

• Saved data: Minneskortet finns installerat på baksidan av instrumentet under batteriluckan. Sparad data ses via instrumentet eller via minneskortet. För att kunna läsa ut data från minneskortet behöves en kortläsare i/till datorn. Öppna filen märkt med mätdatumet på SD kortet. Där finns mätvärdena sparade med GPS-position, datum och tid, doshastighet (dos rate) och ackumulerad dos (dose). Även mätvärde från externa prober visas.

• Change profile: Det finns två olika profiler, användare (USR) och administratör (ADM). Bytet behövs i vissa fall för att kunna göra inställningar i instrumentet under ”Settings”. Det krävs en kod för att logga in för profilbyte. Se mer under ”Settings”.

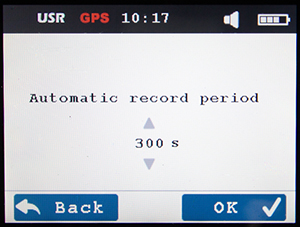

• Record period: Sparar det aktuella värdet med intervallet som anges (”periodic” i filen på minneskortet). Kontrollera att den är inställd på 300 s. För att ändra värdet tryck ”pil upp” eller ”pil ned” för att höja/sänka värdet. Tryck sedan på ”bocken” för att spara. Backa ut från undermenyn med ”tillbaka” och för att komma tillbaka till huvudmenyn tryck ”tillbaka”.

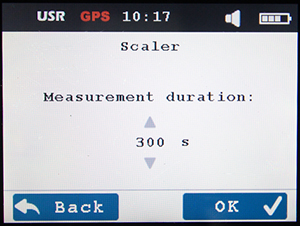

• Scaler: Här ställer man in insamlingstiden för nedfallsmätningar (”mean” i filen). Kontrollera att den är inställd på 300 s. För att ändra värdet tryck ”pil upp” eller ”pil ned” för att höja/sänka värdet. Tryck sedan på ”bocken” för att spara. Backa ut från undermenyn med ”tillbaka” och för att komma tillbaka till huvudmenyn tryck ”tillbaka” . Starta om instrumentet.

• Backlight: Instrumentet är inställt på Auto och justerar bakgrundsljuset på displayen själv. Ändring av ljusstyrkan görs här. Auto inställning är rekommenderat.
• Dose reset: Dos återställning: för att återställa den ackumulerade dosen.
  För att använda instrumentet som personlig dosimeter måste det var påslaget under hela arbetspasset, vilket innebär att instrumentet inte ska nollställa mellan de olika mätpunkterna.
• Vid användning som personlig dosimeter måste instrumentet återställas vid arbetspassets början och avslut.
• Settings: Administratörsrättighet (ADM) ger åtkomst till att ändra vissa inställningar, t ex slå av och på GPS:en vid mätning i känsliga områden.

Finns det behov av detta kontakta vår funktionsbrevlåda rn-beredskap@mcf.se

Tillbehör till Saphyrad

Prober

Det finns två typer av prober, en som mäter alfa (α)/beta (β)-strålning och en högdoshastighetsprob. Dessa är så kallade ”Plug and Play-prober”, det vill säga när extern prob kopplas till instrumentet visas mätresultatet i realtid.

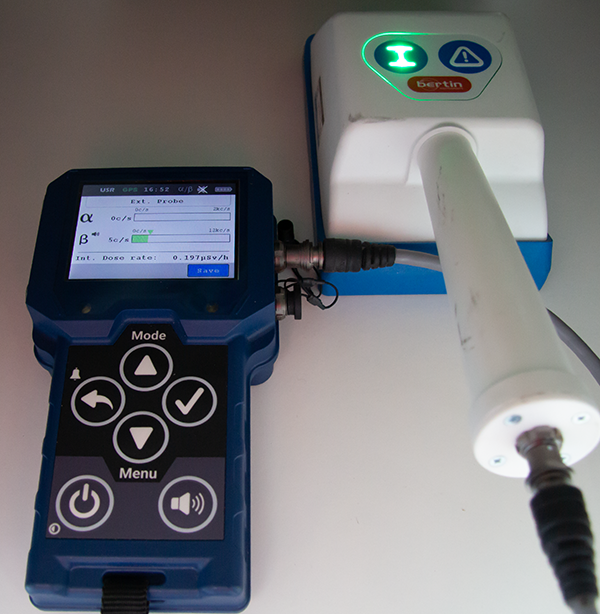

Alfa/Beta-prob (α/β)

Vid inkoppling av α/β-prob ändras displayen automatiskt till att visa antal pulser per sekund (c/s) [counts per sekund], det vill säga hur många alfa- och betapartiklar som proben registrerar varje sekund. Samtidigt visas doshastigheten (Dose rate) på displayen.

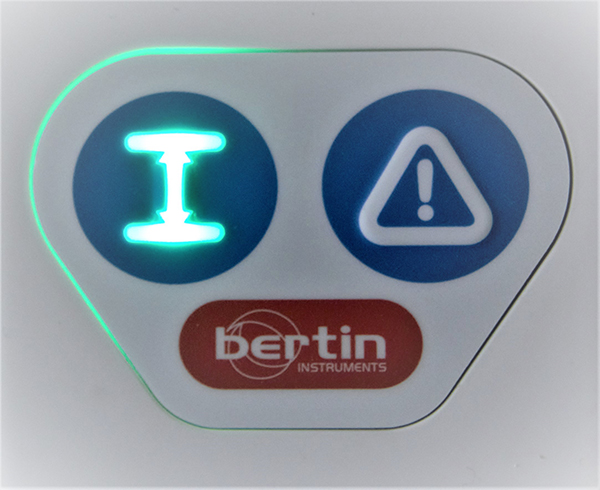

Grön lampa tänds på α/β-proben när den hålls på rätt avstånd från mätobjektet. Det är särskilt viktigt att proben hålls på rätt avstånd vid mätning av alfastrålning.

Se bild ovan.

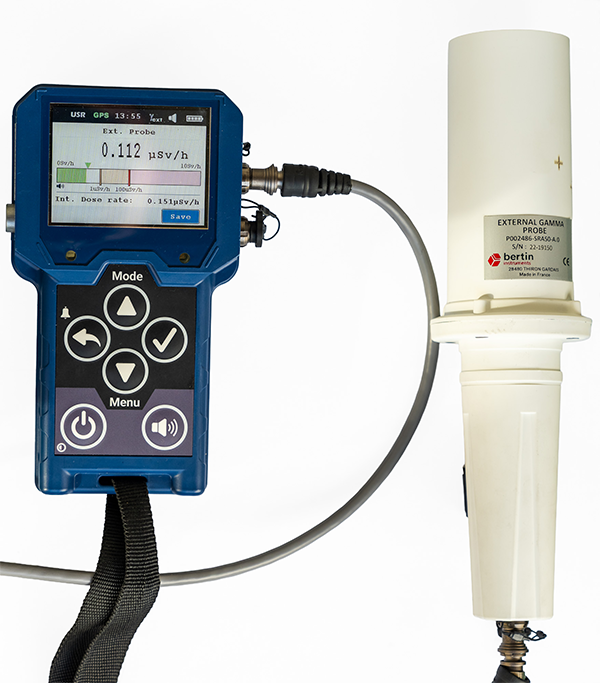

Högdoshastighets prob

Vid inkoppling av en högdoshastighetsprob ändras displayen automatiskt till att visa gammastrålningen extern (prob) och internt (instrument). Se bild ovan.

Strömkabel för 12 voltsuttag

Det går att koppla in en 12 volts strömkabel för bil (12 voltsuttaget) i det nedre högra uttaget på instrumentet.

Skötselråd

Efter användning ska instrumentet vårdas. Starta instrumentet och kontrollerar att det visar doshastigheten för normal bakgrundsstrålning på platsen. Då räcker det med att torka av instrumentet med en fuktig trasa och sedan torka torrt. Nollställ den ackumulerade dosen som instrumentet har utsatts för genom att gå in i underrubriken ”Dose reset”. Notera erhållen dos i dosliggaren. (För att följa upp erhållen dos bör det finnas en personlig journal på arbetsplatsen.)
Om instrumentet visar ett förhöjt mätvärde har instrumentet troligtvis blivit kontaminerat (nedsmutsat) och behöver rengöras.

Glöm inte bort att plocka ur batterierna ur instrumentet!

Rengöra kontaminerat instrumentet

Använd en fuktad trasa och torka rent instrumentet noga. Börja med toppdelen där sensorerna sitter. Torka sedan av instrumentet med ett torrt papper. Kontrollera igen att instrumentet visar normal doshastighet för bakgrundsstrålning.

Om förhöjda värden fortfarande visas behöves det göras ytterligare rengöring. Stäng av instrumentet, skruvar loss batteriluckan på baksidan av instrumentet med verktyget som sitter på handledsremmen och tar ur batterierna. Skruva tillbaka batteriluckan och kontrollera att den sitter fast. Tvätta instrumentet under rinnande vatten med tvål, när det är gjort ska instrumentet ligga och torka ordentligt. Sätt tillbaka batterierna, starta instrumentet och kontrollera att det visar en doshastighet som motsvarar normal bakgrundsstrålning på platsen.

Teknisk specifikation

• Temp intervall -20 till +50 ºC.
• Mättekniska energiområdet 50 keV till 3 MeV
• 4 st. AA litiumbatterier.
• SD-kort 2 GB som sparar mätdata.
• 3,5 ” färgskärm
• Saneringsbar, kan spolas av vid behov men det ska inte sänkas ned i vatten.
• Mått 194 mm x 115 mm x 49 mm
• Vikt 750 g (inkl. batterier)
• Dos från 0,1 µSv till 10 Sv
• Doshastighet från 0,05 µSv/h till 10 Sv/h
• Snabb displayrespons.
• Maximal osäkerhet vid låga doshastigheter på ± 15%.
• Går att använda i full skyddsdräkt.
• EMP skyddat (som ledningsplatser)

Batteritid

Batterityp	Frånvaro av strålning	Närvaro av strålning
Litiumbatterier	34 h	>10 h
Alkaliska	22 h	>3 h
