Syftet med punktmätning i avgränsade områden vid ett nedfall

• Platser som kan bli aktuella för mätning vid nedfall är exempelvis energiförsörjning, livsmedelsförsörjning, sjukvård eller barnomsorg.
• Det kan även vara vid annan samhällsviktig verksamhet som måste fortgå och där en bedömning om skyddsåtgärder måste göras.

Syftet med 7-månadersmätningen

Syftet med 7-månadersmätningen är att öva punktmätning i ett avgränsat område samt för att få fram en bild över bakgrundsstrålningen på platsen, så att man har ett normalvärde att jämföra med vid en radiologisk olycka.

Konstanskontroll

Föregående slide Nästa slide

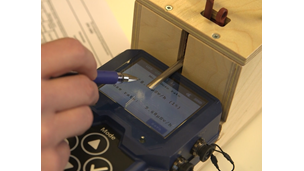

Konstanskontroll: Viktigt att instrumentet ligger plant och tätt intill den främre väggen på intensimeterprovaren för att få ett korrekt värde

Genomförande av konstanskontroll

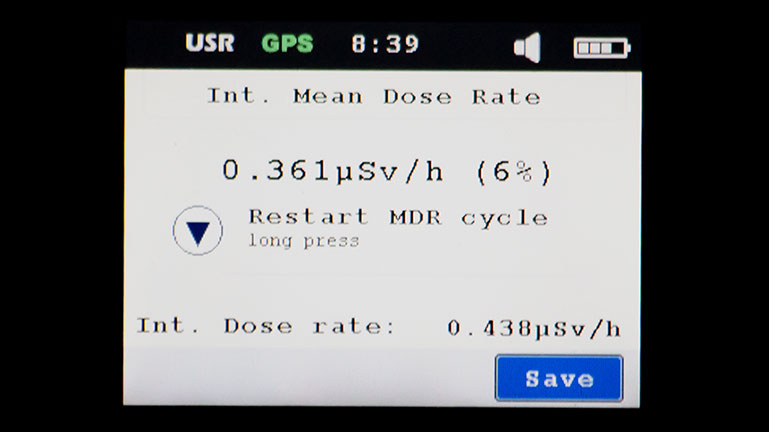

Var 7:e månad ska en konstanskontroll av instrumentet göras för att säkerställa att instrumentet fungerar som det ska. Då behövs förutom instrumentet även en intensimeterprovare, den så kallade ”kyrkan”, och provningsprotokollet som hör till instrumentet. Starta instrumentet, när det har gjort sitt självtest klickar du fram modet för 5 min mätning (Mean dose rate) med Mode-knappen (pil upp). Se bild ovan hur vyn ser ut (bläddra mellan bilderna).

Lås upp hänglåset på intensimeterprovaren, lyft på blecket för att komma åt strålkällan, lägg i instrumentet i provaren och vänta 10 minuter. Procentsatsen för fel ska vara så låg som möjligt, under 10%. Läs av värdet och anteckna det i provningsprotokollet. Kontrollera att värdet ligger inom det förväntade intervallet som står i protokollet. Om det uppmätta värdet inte ligger inom intervallet eller om procentvärdet är högt kontakta Myndigheten för civilt försvar via e-post RN-beredskap@mcf.se

När kontrollen är gjord fäller du ner blecket och låser intensimeterprovaren igen. Instrumentet är nu klart för mätning.
Via e-postadressen ovan kan du även beställa en Excel-fil för att skapa nytt provnings-protokoll till din Saphyrad, och även protokoll till ditt äldre instrument SRV2000.

Titta ev. på instruktionsfilmen hur du gör konstanskontroll

Förberedelser

Ta fram följande utrustning:

1.  Saphyrad
2. Litiumbatterier (AA)
3. Kamerastativ
4. Mätstock
5. Plastpåsar (genomskinliga)
6. Buntband
7. Engångshandskar
8. Protokoll
9. Kabel för extern strömförsörjning 12v (bil

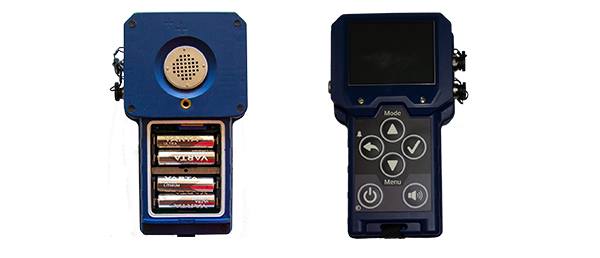

Till vänster, baksidan av instrumentet. till vänster två uttag ett för extern prob och ett för kommunikation. Till höger, Framsidan av mätinstrumentet Saphyrad med displayen svart.

Skruva upp batteriluckan på baksidan av instrumentet med brickan som sitter på handledsremmen och sätt i nya batterier, 4 st. AA-litiumbatterier. Använd alltid litiumbatterier då alkaliska batterier har en kortare driftstid.

Baksidan av instrumentet (till vänster i bilden)

Baksidan av instrumentet. till vänster två uttag ett för extern prob och ett för kommunikation. Två + tecken markerar var proberna i instrumentet sitter. En silverfärgad högtalare samt ett uttag för kamerastav. Öppet batterifack där man ser fyra litiumbatterier typ AA samt ett usb uttag och ett minneskort.

Framsidan av instrumentet (till höger i bilden)

Framsidan av mätinstrumentet Saphyrad med displayen svart. Till vänster ett uttag för 3.5mm högtalare. T till höger två uttag ett för extern prob och ett för kommunikation. Knappsats.

Innan avfärd

1. Fäst instrumentet stående på stativet.
2. Starta instrumentet.
3. Nollställ dosen (Dose).
4. Trä över två plastpåsar över instrumentet, fäst med buntband.

Håll knappen På/Av intryckt till dess att displayen tänds.

Instrumentet kommer nu att göra ett självtest och visar i displayen när det är klart att användas. Du bekräftar självtesten genom att trycka på bocken och instrumentet börjar direkt visa doshastigheten på platsen där du befinner dig. OM det skulle vara något fel på instrumentet kommer displayen istället visa ett felmeddelande, kontakta i så fall omgående Myndigheten för civilt försvar via e-post RN-beredskap@mcf.se

Under färd

• Instrumentet ska var påslaget under färd till, mellan och från respektive mätpunkt.
• Om möjligt använd kabel för extern strömförsörjning 12v (bil

Mätning

1. Placera stativet och instrumentet på mätplatsen.
2. Justera höjden över marken (snön), det ska vara exakt en meter från markytan till + tecknen på baksidan av instrumentet.
3. Kontrollera att du har GPS-signal.
4. Tryck fram modet ”Mean Dose rate”.
5. Vänta minst 10 min och 10 meter från mätplatsen.
6. Läs av instrumentet och anteckna, eller tryck på sparaknappen.

Observera att mätningen ska göras en meter (1 m) ovanför underlaget, det vill säga om ytan är snöbelagd ska du mäta en meter från snöytan till + tecknen på baksidan av instrumentet.

(Doshastigheten ska mätas en meter över marken/snötäcket med instrumentet för att erhålla:

• ett doshastighetsvärde som representerar närområdets markbeläggning,
• jämförbara mätvärden mellan olika mätsystem,
• en bra uppskattning av dos till allmänheten.

Om avståndet till mark avviker för mycket från en meter under strålningsmätningen blir det felaktiga mätvärden.)

OBS! Det är viktigt att instrumentet monteras stående som på bilden för att mätningen ska bli korrekt.

Föregående slide Nästa slide

Till vänster: Instrumentet fast satt på ett kamerastativ hängde lodrätt. Två uttag, ett för extern prob och ett för extern strömförsörjning. Till höger: Baksidan av instrumentet. till vänster två uttag ett för extern prob och ett för kommunikation. Två + tecken markerar var proberna i instrumentet sitter. + tecknen ska vara en meter över underlaget. En silverfärgad högtalare samt ett uttag för kamerastav. Stängd batterilucka med skruv.

Var alltid uppmärksam på prefixen, det som står före enheten Sv i displayen. Det är stor skillnad, faktor 1000, mellan μSv/h och mSv/h. Instrumentet slår automatiskt över till mSv/h vid höga mätvärden.

För att få en rättvisande bild av strålningsläget i området behöver mätningarna upprepas på flera platser och vid flera tillfällen, därför görs 7-månaders mätningen vid olika årstider enligt ett löpande schema.
Titta gärna på instruktionsfilmen hur du mäter. https://webbutbildning.msb.se/utb/saphyrad/

Avsluta mätning

Vid avslut:

1. Avläs erhållen dos, trycka fram ”Dose”.
2.  Läs av och notera dos-värdet eller spara på minneskortet.
3. Ta av plastpåsarna, eventuellt torka av instrumentet.
4. Stäng av instrumentet.

Rapportera in dina resultat till länsstyrelsen eller RADGIS enligt den överenskommelse ni har med länsstyrelsen.

Avläsning DOS för den personal som genomfört mätningen

Det är viktigt att man inte stänger av instrumentet och gör en nollställning av dosen mellan respektive punktmätning. Den personliga dosen ska registreras under hela arbetspasset!

Skötselråd

När du kommer tillbaka till kontoret bör du gå igenom instrumentet. Du startar instrumentet och kontrollerar att det visar doshastigheten för normal bakgrundsstrålning på platsen. Då räcker det med att torka av instrumentet med en fuktig trasa och sedan torka torrt. Nollställ den ackumulerade dosen som instrumentet har utsatts för genom att gå in i underrubriken dose reset.

Om instrumentet visar ett förhöjt mätvärde har instrumentet troligtvis blivit kontaminerat (nedsmutsat) och behöver rengöras.

Glöm inte bort att plocka ur batterierna.

Rengöra kontaminerat instrument

Använd en fuktad trasa och torka rent instrumentet noga. Börja med toppdelen där sensorerna sitter. Torka sedan av instrumentet med ett torrt papper. Kontrollera igen att instrumentet visar normal doshastighet för bakgrundsstrålning.

Om förhöjda värden fortfarande visas behöver du göra ytterligare rengöring. Då stänger du av instrumentet, skruvar loss batteriluckan på baksidan av instrumentet med verktyget som sitter på handledsremmen och tar ur batterierna. Skruva tillbaka batteriluckan och kontrollera att den sitter fast. Sedan tvättar du instrumentet under rinnande vatten med tvål, när det är gjort ska instrumentet ligga och torka ordentligt. Sätt tillbaka batterierna, starta instrumentet och kontrollera att det visar en doshastighet som motsvarar normal bakgrundsstrålning på platsen.
